新疆擁有國內規模很大的750千伏省級電網。750千伏線路傳輸距離長、感應電壓高，對測試裝置的絕緣強度、抗干擾性能和功率輸出能力提出了更高要求。開展750千伏線路帶電零序互感阻抗測試在國內無先例可循，測試裝置需重新研發調試，要求多學科多專業人員協同配合完成。
面對新的挑戰，在國家電網有限公司國家電力調度控制中心、西北電力調度控制中心的指導下，國網新疆電力調度控制中心牽頭，聯合新疆電科院、國網新疆電力建設分公司、國網新疆電力超高壓分公司和喀什供電公司的多專業專家繼續攻堅。團隊基于大功率高強度絕緣異頻發射技術升級測試裝置，使測試信號能夠免受工頻信號干擾，并具有超長距離的穿透力。升級后的測試裝置適用于750千伏電壓等級，可為后端算法提供高質量的原始數據，保證參數計算精準。
經過3輪現場實地勘察、5次方案論證，團隊最終選擇對750千伏喀什—巴楚Ⅱ回補強工程開展測試。5月26日，測試完成。實測數據顯示，零序互感阻抗為8.111歐姆，與理論值誤差小于1.5%，驗證了升級后的測試裝置的可靠性與技術方案的科學性。
張小軍介紹：“這次技術突破使參數測試精度提升、繼電保護誤動風險降低。經測算，如果采用傳統停電測試方式，兩回線路需同時停電約12小時，將造成90萬千瓦時電量損失，相當于10萬戶家庭1天的用電量。"

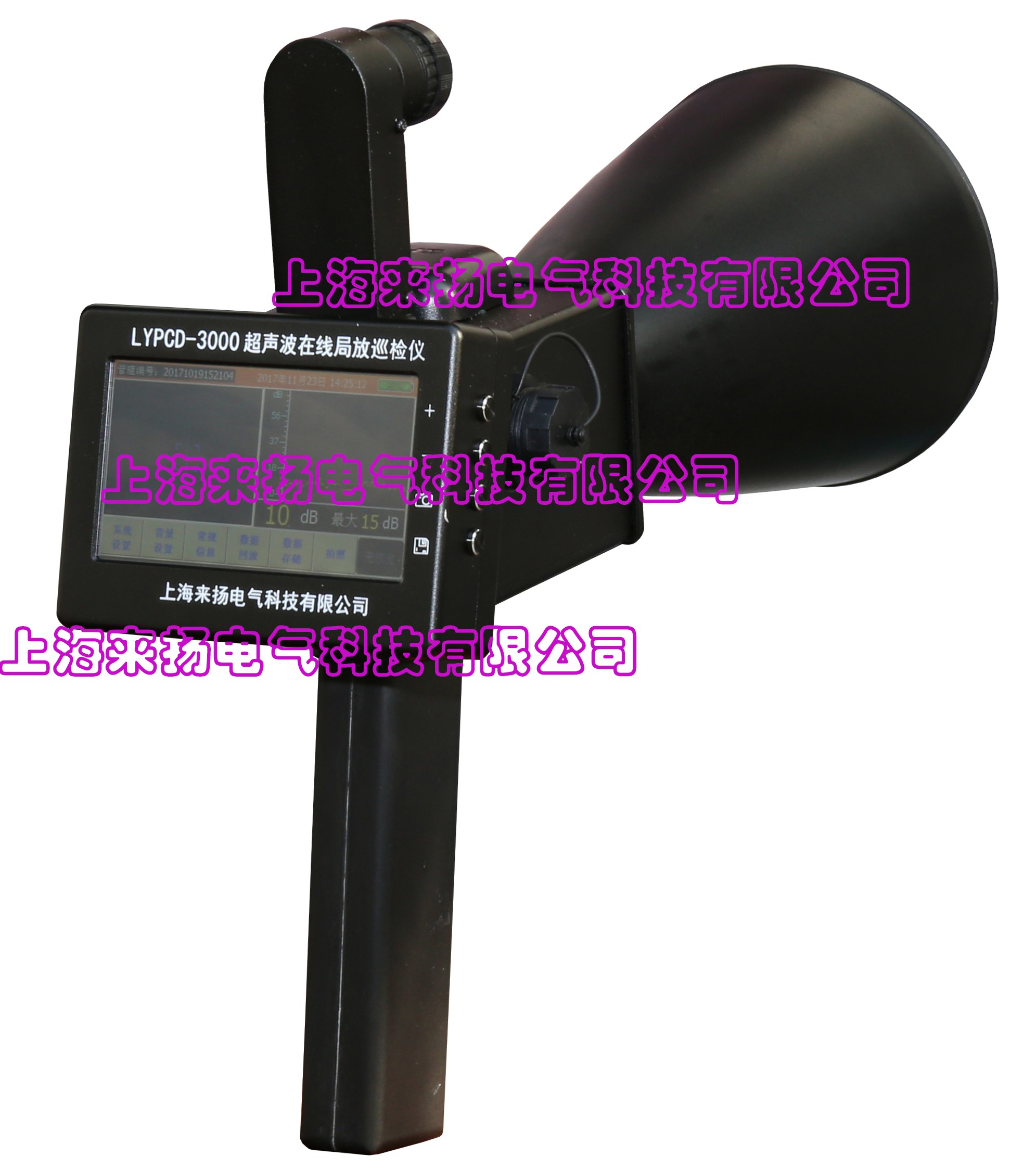

一、產品概要（LYPCD-3000電力儀器現貨市場“超聲波在線局放巡檢儀"現場使用很便捷）
電氣設備的局部放電現象對電氣設備的本身和電網都會產生不同程度的影響，嚴重的甚至導致設備報廢和電網崩潰，因此對電氣設備的早期局放監測，準確的掌握設備的運行狀況，及時有效的消除設備存在的故障隱患，把設備的故障消滅在萌芽狀態，對保證設備和電網本身的安全起著至關重要的作用。電氣設備局放檢測的方法有很多，諸如：脈沖電流法、DGA法、超聲波檢測法、RIV法、光測法、射頻檢測法和化學方法等。各種檢測方法各有所長，但相比較而言超聲波檢測方法簡便易用，非常適合日常設備點巡檢，實時掌握電氣設備的運行狀況。常見的電氣設備局放故障一般會有：電暈、電弧和電痕。電暈和初期的電痕不會產生熱量，并且環境高溫也會掩飾了這些現象，用日常的紅外熱像儀無法檢測，但它卻會產生超聲波信號，用巡檢儀可以遠距離進行檢測；電弧和嚴重的電痕在產生超聲波的同時也會產生高熱量，因此用紅外和超聲波的方法都可以進行測試；但當局放發生在設備內部時，用紅外的方法則無法發現，用巡檢儀在電氣設備的表面或結合面處可以進行檢測。
是通過采集電力線路異常超聲波信號并經過軟件分析來診斷電力線路故障隱患的檢測裝置。此裝置是在不停電的狀態下實現判斷故障隱患的位置和故障類型。裝置通過超聲波探測器（超聲波傳感器）采集超聲波異常信號后，傳輸?shù)街鳈C，同時通過主機內置的分析軟件準確診斷出故障隱患類型及嚴重等級，并轉換為可聽聲音信號及波形輸出，幫助巡檢人員準確發現線路故障隱患，預防惡性故障的發生，避免了不必要的停電，提高了供電可靠性，同時也提高了巡檢人員工作效率和降低了巡檢人員勞動強度。
二、功能特點（LYPCD-3000電力儀器現貨市場“超聲波在線局放巡檢儀"現場使用很便捷）
便攜式設計，體積小、重量輕、攜帶方便，一人即可操作。
高亮度激光發射器可實現故障點定位。
300萬像素高清攝像頭可輕松對焦檢測故障點，并對桿塔標識及故障設備拍照。
將探測器檢測到的異常超聲波信號轉換為可聽正弦信號和直觀波形，根據聲音和波形可清晰分辨放電強度。
嵌入式GPS接收器自動存儲坐標數據，并提供GPS導航功能，方便查詢及保存檢測路徑。
具有檢測溫度和濕度的功能，可實時檢測環境溫濕度。
具備數據保存功能，可以實現數據回放功能。
顯示屏為彩色觸摸屏，便于檢測人員檢測和使用。
靈敏度高、具有方向性和指向性，可對線路故障準確定位。
重量輕、攜帶方便、操作簡單，可在行駛速度為30km/h車輛上進行檢驗。
超聲波檢測可適用于噪音環境，不受環境聲音影響。
檢測采用非接觸方式，有效檢測距離可達30米，安全可靠。
帶電檢測，不影響正常運行。
使用" LYPCD-3000-ADMIN" 巡檢后臺軟件方便地進行數據管理和進行評估。
三、技術參數（LYPCD-3000電力儀器現貨市場“超聲波在線局放巡檢儀"現場使用很便捷）
系統 | WINCE6.0 |
CPU | 主頻533MHz |
內存 | 運行內存256MB DDR2， 1GB NandFlash |
顯示屏 | 4.3" TFT真彩色觸摸液晶顯示屏，分辨率480 * 272 |
接口 | SD存儲卡，USB，串口，耳機 |
SD存儲卡 | 8G以上TF卡 |
攝像頭 | 300萬像素高清攝像頭 |
附屬配置 | GPS，溫濕度，高亮度激光筆 |
存儲功能 | GPS坐標，時間/日期，溫/濕度 |
頻率范圍 | 20—150kHz |
傳感器 | 40kHz x 1Ea |
使用環境 | -25℃ - 70℃ |
相對濕度 | 0 - 95% |
充電器規格 | 輸入：100-240V， 50/60Hz 輸出：電壓20V，電流3.25A |
電源 | 電池供電：鋰電池 工作時間：約8小時 電池保護：當5分鐘內無操作時LCD背光關閉，當20分鐘內無操作時自動關機。電池電量低于5%時系統發出蜂鳴聲提示及時保存數據，用戶需關機充電。 |
四、產品組成（LYPCD-3000電力儀器現貨市場“超聲波在線局放巡檢儀"現場使用很便捷）
名稱 | 實物照片 | 功能/描述 |
主機 |
| 通過攝像頭和激光探測器，準確定位要探測位置，通過超聲波傳感器及電氣回路，在空氣中高效地接收頻率為40±5kHz的超聲波信號，并將接收來的超聲波音頻信號和波形圖，輸出可聽聲音和直觀波形文件。屏幕為彩色觸摸屏，可顯示波形、dB值、溫濕度以及GPS等信息。 |
充電器 |
| 輸入 ：100-240V , 50/60Hz 輸出：電壓：20V 電流：3.25A 功率： 65W 接口尺寸：外徑5.5mm 內徑 2.5mm |
SD卡 |
| 提供8GB TF存儲卡，存儲超聲波信號及其它數據。 |
溫濕度傳感器 |
| 提供溫濕度傳感器，用于檢測環境溫度和濕度，開機后將顯示當前環境溫度和濕度。 |
耳機 |
| 提供高性能隔音立體聲耳機，便于檢測人員收聽超聲波聲音,防止了外界聲音到檢測人員的干擾。 |
安全密封箱 |
| 提供專用上等安全密封箱，便于裝置存放和保存。 |
筆記本電腦 （選配） |
| 提供高配筆記本電腦，用于安裝HCPD-ADMIN巡檢后臺軟件，給用戶提供方便的檢測后續管理功能。 |
相機 （選配） |
| 可配高性能單反相機，用于對故障點以及相關位置拍照，用于后期存檔及分析。 |
望遠鏡 （選配） |
| 高倍望遠鏡用于對故障點位置詳細查看。 |
五、產品結構（LYPCD-3000電力儀器現貨市場“超聲波在線局放巡檢儀"現場使用很便捷）
結構位置 | 功能/描述 |
電源開關 | 對設備進行開關機操作。 |
耳機接口 | 用于音頻輸出。 |
SD卡插槽 | 用于插入SD 存儲卡，*大支持32GB 容量。 |
RS232 | 用于調試用串口。 |
Min USB | USB1.1，用于調試。 |
USB接口 | USB1.1，可外接鼠標鍵盤等。 |
充電接口 | 用于插接充電器，輸入電壓為20VDC。 |
充電指示 | 插入充電器未充滿為黃色燈，充滿后為綠色燈顯示。 |
電池 | 對設備進行供電。 |
攝像頭 | 300萬像素高清攝像頭，可對焦距進行手動調節。 |
GPS | 用于接收GPS信號。 |
溫濕度傳感器 | 用于檢測環境溫度和濕度，開機后將顯示當前環境溫度和濕度。 |
音量+ | 用于增大耳機輸出音量。 |
音量- | 用于減小耳機輸出音量。 |
拍照 | 用于對故障位置進行拍照。 |
數據存儲 | 用于存儲可聽聲音和直觀波形文件。 |
激光開關 | 用于開啟和關閉激光發射器。 |
信號接收器 | 用于接收外部超聲信號。 |
近日，“10—110千伏系列化架空線路帶電絕緣化關鍵技術研究與應用"科技成果順利通過中國電工技術學會鑒定。由國家電網公司技術專家高克利等專家組成的評審團隊一致認定，該成果總體達到先進水平。其中，35-110千伏輸電線路帶電絕緣涂覆技術達到先進水平，為破解電網安全難題提供了創新解決方案。
鑒定委員會指出，該項目在多個維度實現重大創新突破。工藝層面，研發出單次涂覆厚度可達6毫米、適配最大線徑300平方毫米的自動涂覆工藝，攻克高傾斜、復雜環境下的精準涂覆技術，顯著提升絕緣效果與施工效率。材料領域，研制出耐壓強度達130千伏/6.0毫米、30分鐘快速固化的硅橡膠絕緣材料，打破國外長期技術壟斷。智能裝備方面，實現110千伏輸電線路帶電作業機器人動態等電位控制與電磁防護一體化，確保高電壓環境下的安全穩定運行。
目前，該項目成果已在國內廣泛應用，覆蓋國家電網、南方電網等30個省級行政區。累計完成線路涂覆8000千米，開展帶電作業超15000次，大幅降低電網運維成本與停電風險。
